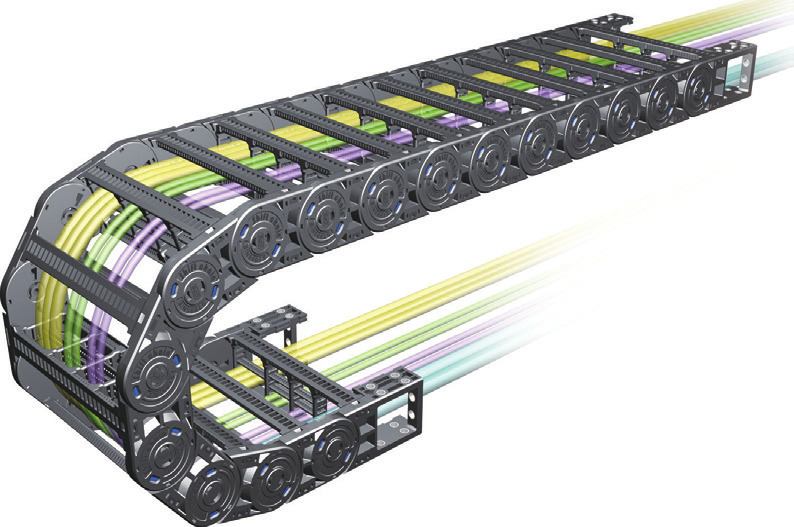

ST 120N - Kablo Taşıma Kanalları

Taşıma kanallarımız 15 m / sn de çalışmaktadır, stoklarımızda iç genişlik 10 mm den 400 mm ye iç yükseklik 6 mm den 80 mm ye kadar değişik radiuslarda ürünler stoklarımızda bulunmaktadır.

Bending radius / R 180 200 250 300 350 400 500
LP 1046 1109 1266 1423 1580 1737 2051
LF 474 494 544 594 644 694 794
H 468 508 608 708 808 908 1108
  • Ölçüler mm'dir.
Kod Bending radius / R Ölçüler
ST 120N 75 180,200,250,300,350,400,500 A : 117   B : 108    C :   75   D : 78
ST 120N 100 180,200,250,300,350,400,500 A : 142   B : 108    C : 100   D : 78
ST 120N 125 180,200,250,300,350,400,500 A : 167   B : 108    C : 125   D : 78
ST 120N 150 180,200,250,300,350,400,500 A : 192   B : 108    C : 150   D : 78
ST 120N 175 180,200,250,300,350,400,500 A : 217   B : 108    C : 175   D : 78
ST 120N 200 180,200,250,300,350,400,500  A : 242   B : 108    C : 200   D : 78
ST 120N 250 180,200,250,300,350,400,500 A : 292   B : 108    C : 250   D : 78
ST 120N 300 180,200,250,300,350,400,500 A : 342   B : 108    C : 300   D : 78
ST 120N 350 180,200,250,300,350,400,500 A : 392   B : 108    C : 350   D : 78
ST 120N 400 180,200,250,300,350,400,500 A : 442   B : 108    C : 400   D : 78
ST 120N 450 180,200,250,300,350,400,500 A : 492   B : 108    C : 450   D : 78
ST 120N 500 180,200,250,300,350,400,500 A : 542   B : 108    C : 500   D : 78
ST 120N 550 180,200,250,300,350,400,500 A : 592   B : 108    C : 550   D : 78
ST 120N 600 180,200,250,300,350,400,500 A : 642   B : 108    C : 600   D : 78
  • Ölçüler mm'dir.



Category Product Name 2D Download 3D Download
SHIFT Chain ST 120N
